MB B170のON電源の取出し　　なりやん

今回はメモリーナビとＥＴＣの電源の取出しです。

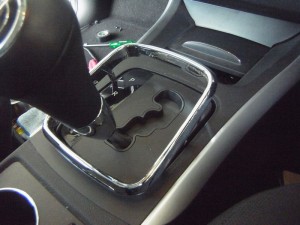

センターコンソールの灰皿を取出し、シフトレバーの周りのメッキのカバーを外しその前の逆さの台形をしたカバーを外します。

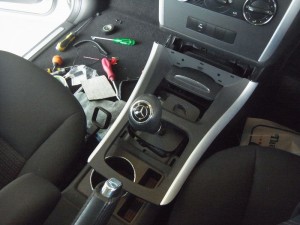

コンソールのアッパーパネルはクリップのみでついていますので、引き上げ外します。

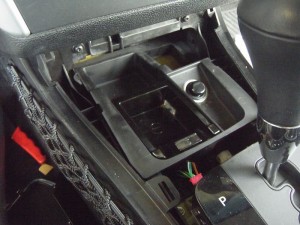

灰皿のパネルもクリップで固定されていますので、引き上げれば外れます。

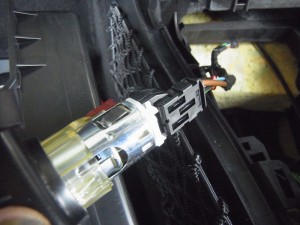

あとは、シガーライターの配線から分岐して電源を取り出します。やはりシガーライターやオーディオ系のヒューズを通った配線から取り出すのが安心ですね。
